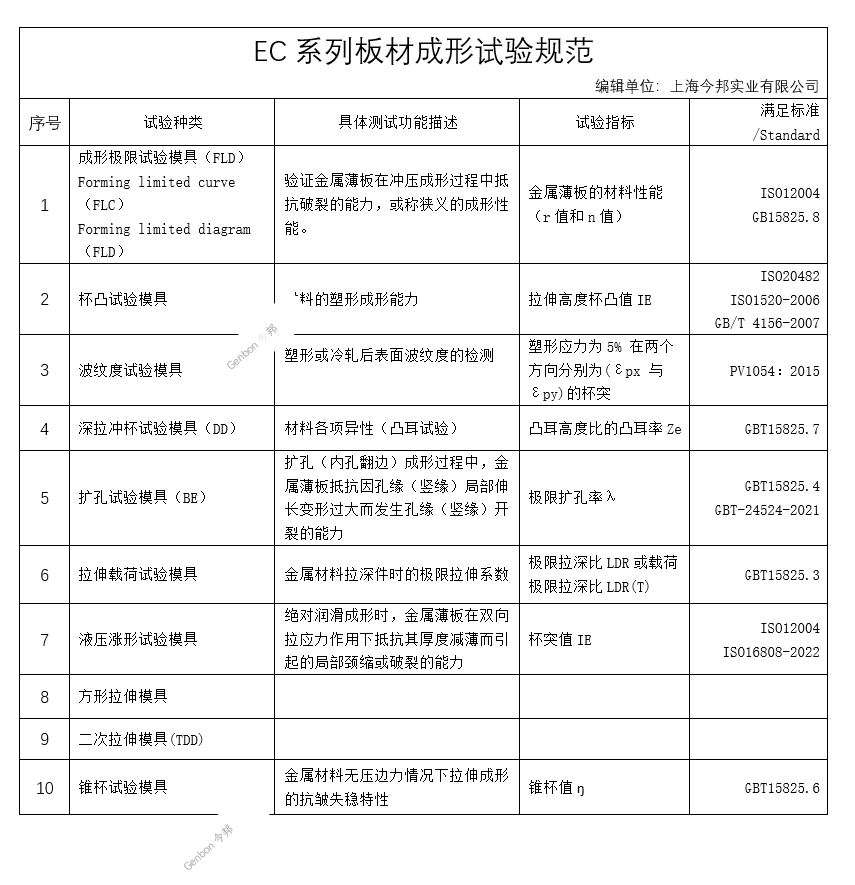

今邦EC系列板材成形試驗機可測試類型：成形極限試驗（FLC）、液壓漲形(HE)、潤滑油品檢測、杯突試驗、焊縫杯突試驗、深拉沖杯(DD)、拉伸載荷（LDR）、沖孔擴孔(BE)、波紋度測試（Marciniak）、其它成形模具訂做

EC130L    伺服電液0-80KN

EC130     伺服電液0-130KN

EC600L   伺服電液0-400KN

EC600     伺服電液0-600KN

EC1200   伺服電液0-1200KN

EC2000   伺服電液0-2000KN

EC130L   ≥100mm

EC130    ≥100mm

EC600L   ≥140mm

EC600    ≥140mm

EC1200   ≥160mm

EC2000   ≥160mm

拉伸速度：

0.10mm/s-3mm/s

0.10mm/s-5mm/s

0.10mm/s-10mm/s

EC130L    50mm

EC130      60mm

EC600L    80mm

EC600     120mm

EC1200   150mm

EC2000   150mm

EC130L  電液1KN-350KN(閉環控制，數控設定)

EC130    電液1KN-100KN(閉環控制，數控設定)

EC600L  電液1KN-450KN(閉環控制，數控設定)

EC600    電液1KN-600KN(閉環控制，數控設定)

EC1200  電液2KN-1200KN(閉環控制，可編輯壓邊力曲線)

EC2000  電液5KN-2000KN(閉環控制，可編輯壓邊力曲線)

壓邊模式：

沖程壓邊、閉環壓邊

模具對中性：同心度偏差≤0.03mm

有效測試高度：

EC130L   ≥100mm

EC130    ≥100mm

EC600L   ≥140mm

EC600    ≥140mm

EC1200   ≥160mm

EC2000   ≥160mm

有效測試寬度：

EC13L      ≥160mm

EC130      ≥160mm

EC600L    ≥280mm

EC600     ≥280mm

EC1200   ≥360mm

EC2000   ≥360mm

拉伸力采集：     柱式載荷傳感器直接轉換，精度0.5%，且無理論采集誤差

壓邊力采集：     液壓缸活塞面積+壓力傳感器換算

壓邊力控制：     閉環控制

位移采集系統： 光柵尺，0.001mm分辨率，帶起始零點自修正

拉伸力采集：     柱式載荷傳感器直接轉換，精度0.5%，且無理論采集誤差

功率：

EC130       1.5千瓦      電源：單相AC220V

EC600L     3.6千瓦      電源：單相AC220V

EC600       5.3千瓦      電源：單相AC220V

EC1200：  8.0千瓦      電源：三相AC380V

EC2000： 16.0千瓦     電源：三相AC380V

系統噪音：       ≤60dB

尺寸：

EC130L： 長1010mm寬810mm  高1580mm

EC130：   長1010mm寬810mm  高1580mm

EC600L： 長1510mm寬1010mm 高1780mm

EC600：   長1510mm寬1010mm 高1780mm

EC1200： 長1910mm寬1210mm 高1880mm

EC2000： 長1910mm寬1210mm 高1880mm

質量：

EC130L： 約380kg

EC130：   約380kg

EC600L： 約1380kg

EC600：   約1500kg

EC1200： 約2600kg

EC1200： 約2800kg

EC系列板材成形試驗機主機技術功能

1. 雙液壓動力結構，壓邊動力與拉伸動力為兩套獨立系統，可以獨立控制運動方向、速度與推力，互不影響

2. 壓邊機構：獨立一副活塞式液壓缸施加壓邊推力；壓邊力與回程力，壓邊速度與回程速度均可單獨設定控制

3. 壓邊力閉環控制，帶壓邊力曲線輸出功能，預先設定多點壓邊力值，系統需自帶曲線擬合算法輸出平滑壓邊力并控制壓邊機構跟隨曲線輸出壓邊力

4. 配置動態壓邊載荷平衡機構，保證壓邊力圓周均等

5. 壓邊系統電機轉速優化，轉速與推力成線性比例關系，無需液壓水冷系統，實現減小噪音與節能減排效果

6. 帶沖程壓邊和閉環壓邊兩種工作方式，長按住“沖程壓邊"按鍵可以推進壓邊模具以5mm/s的速度壓邊，松開即為怠速的0.5mm/s的“閉環壓邊"

7. 拉伸機構：獨立活塞式液壓缸施加拉伸推力；拉伸缸推力與回程力，拉伸速度與回程速度均可單獨設定；電機轉速優化，轉速與推力成線性比例關系，無需液壓水冷系統，實現減小噪音與節能減排效果

8. 拉伸力直接載荷傳感器輸出信號，無需油腔壓強傳感器反饋與活塞面積換算，無拉伸油缸推進阻力理論誤差

9. 拉伸自動停機方式：定載荷上限拉伸停機、定行程上限拉伸停機、拉伸屈服極限比例停機

10. 軟件系統：通過網口遠程聯機完成設備所有監控；可設定所有試驗參數；采集拉伸位移-拉伸力-壓邊力對應曲線并生成EXCEL數據表

11. 拉伸位移零點自校準裝置用于保證精確采集低強度規格薄板位移數值

12. 配置光學測量同步觸發信號接口

13. 壓邊機構、拉伸機構、模具機構、動力系統、測控系統模塊式設計，便于系統維護校準

14. 模具總成式機構，保證模具同心度偏差小于0.03mm，保護機臺與模具

EC系列板材成形試驗機安全配置

1. 測試機臺外防護罩保護，帶防護門關閉檢測系統，防護門開啟狀態機臺無法激活運行

2. 測試臺與控制端均帶急停開關，方便緊急制動剎車停機

3. 控制軟件可以通過網線遠程聯機平臺，配合攝像頭遠程操作全部試驗、參數設置和數據采

4. 配置安全墊環防止模架快速下降，防止傷害操作者
